So wählen Sie Kupferkartenhülsenrohrgelenk

1. Kupferkartenhülsenanschluss -Rohrverbindung
Die Funktion des Kupfer -Ferrus -Typs durch Klemmenverbindung wird hauptsächlich für den Anschluss von Instrumentengeräten und die Messung der Rohrleitung verwendet. Es gibt viele Arten von Gerichten des Kupfer -Ferrule -Typs. Der Außendurchmesser d0 des Rohrs beträgt: φ6mm, φ8mm, φ10 mm, φ12mm usw. Die Gewindespezifikationen sind: M10 × 1, M12 × 1, M14 × 1,5, M16 × 1,5, M18 × 1,5, M20 × 1,5, 1/2NPT, ZG1/2/2 ° C, ZG1/4 ° C.

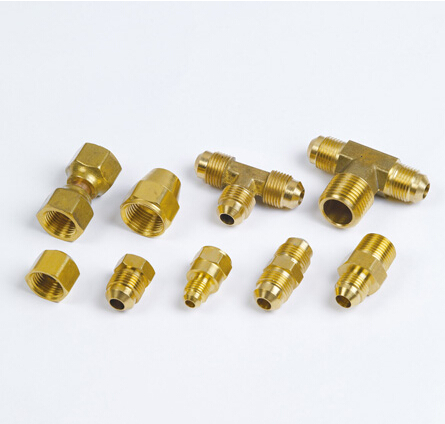

Die Erscheinungsstruktur des Kupferkartenhülsentyps durch Klemmenverbindung ist in Abbildung 1 dargestellt. Das Verarbeitungsmaterial ist H62 (Chrom-plattierte Oberfläche). Der Nenndruck beträgt 1,0 mPa und die Betriebstemperatur beträgt nicht mehr als 150 ° C (die Betriebstemperatur des Nylonrohrs ist normale Temperatur).

Anwendungsbereich: Kupferrohr, Kunststoffrohr, Nylonrohr.

Besonderes Augenmerk sollte auf: Die Verbindung zwischen dem Quellventil und der Ausrüstung und der Pipeline sollte die Kompressionsanpassung nicht annehmen. Dies liegt daran, dass die Verbindung zwischen dem Quellventil, der Ausrüstung und der Pipeline ein kritischer Teil ist, und das Fehlen eines Ferrus -Gelenks hier hilft, die Verbindungsqualität zu gewährleisten und die Wartung und Reparatur zu erleichtern. Nach Erfahrung im tatsächlichen Gebrauch müssen die Verarbeitungsqualität dieses Gelenks und die Größe des Rohrs sehr streng sein, andernfalls wird die Verbindung aufgrund einer unzureichenden Versiegelung durchgesickert.

2. Kupfer Ferrule Typ Straight Middle Joint

Die Gerade des Kupfer-Ferrus-Typs wird verwendet, um die Luftquelle, die Signalpipeline und die Luftquelle und die Signalpipeline anzuschließen. Es gibt viele Arten von Gerichten des Kupfer-Ferrus-Typs, und der äußere Durchmesser d0 des Rohrs beträgt: φ6 mm, φ8 mm, φ10 mm, φ12 mm usw. Abbildung 2 zeigt die Erscheinungsstruktur des Kupferkartenschlärkens durch die mittlere Verbindung. Das Verarbeitungsmaterial ist H62 (verchromte Oberfläche). Der Nenndruck beträgt 1,0 mPa und die Betriebstemperatur beträgt nicht mehr als 150 ° (Die Betriebstemperatur des Nylonrohrs ist normale Temperatur). Anwendungsbereich: Kupferrohr, Kunststoffrohr, Nylonrohr.

Besonderes Augenmerk sollte auf: Die Verbindung zwischen dem Quellventil und der Ausrüstung und der Pipeline sollte die Kompressionsanpassung nicht annehmen. Dies liegt daran, dass die Verbindung zwischen dem Quellventil, der Ausrüstung und der Pipeline ein wichtiger Teil ist und das Fehlen einer Rohrverbindung vom Typ Ferrule von Vorteil ist, um die Qualität der Verbindung zu gewährleisten und die Wartung und Reparatur zu erleichtern. Nach Erfahrung im tatsächlichen Gebrauch müssen die Verarbeitungsqualität dieses Gelenks und die Größe des Rohrs sehr streng sein, ansonsten ist die Verbindung dicht versiegelt und leckt.
