42# SAE 45 ° FLARE FEMALE BLEICE MESSKREISE FLUGSBEDEUTUNGEN

Produktfunktionen:
■■ Alle Messingkonstruktionen
■■ Widersteht der Vibration mit langer Nuss
■■ UL -Auflistung
■■ Funktionale Anforderungen von SAE J512 und J513

Märkte: Anwendungen:
■■ Kühlung ■■ Kältemittellinien
■■ Schwerlastwagen ■■ Propan
■■ Mobile ■■ Brennstoffe
■■ Industriell ■■ Adapter
■■ Heizung ■■ Erdgas
■■ Klimaanlage

Referenzteil Nr.:
46 -U3 -10227-10248

Kontaktieren Sie uns

Spezifikationen

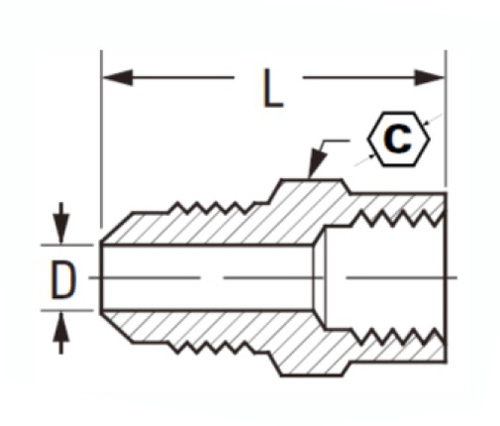

TEIL#	Flare O.D × Faden	C	D	L
46-3a	3/16 × 1/8	9/16	.126	.58
46-4a	1/4 × 1/8	9/16	.189	.69
46-4b	1/4 × 1/4	11/16	.189	.79
46L-4b	1/4 × 1/4	11/16	.189	.88
46-4c	1/4 × 3/8	13/16	.189	1.06
46-4d	1/4 × 1/2	15/16	.189	1.31
46-5a	5/16 × 1/8	5/8	.219	1.38
46-5b	5/16 × 1/4	11/16	.219	1.44
46-5c	5/16 × 3/8	13/16	.219	1.69
46-6a	3/8 × 1/8	5/8	.282	1.88
46-6b	3/8 × 1/4	11/16	.282	1.87
46L-6b	3/8 × 1/4	13/16	.282	1.31
46-6c	3/8 × 3/8	13/16	.282	1.44
46-6d	3/8 × 1/2	1 "	.282	1.69
46L-6d	3/8 × 1/2	15/16	.282	1.44
46-8b	1/2 × 1/4	3/4	.408	1.60
46-8c	1/2 × 3/8	13/16	.408	1.62
46L-8c	1/2 × 3/8	13/16	.408	1.46
46-8d	1/2 × 1/2	1 "	.408	1.73
46L-8d	1/2 × 1/2	7/8	.408	1.62
46-8e	1/2 × 3/4	1-3/16	.408	1.75
46-10c	5/8 × 3/8	7/8	.500	1.79
46-10d	5/8 × 1/2	1 "	.500	1.98
46-12d	3/4 × 1/2	1-3/16	.625	2.17
46-12e	3/4 × 3/4	1-3/16	.625	2.08

"L" bedeutet Lichtmuster.

Diese Ausstattung sind mit vollständigen Musteranpassungen vollständig austauschbar, wurden jedoch insome geändert.

Diese Modifikation befindet sich normalerweise in der Länge der Rohrgewinde, die in Sanitär- und leichten industriellen Anwendungen verwendet werden

*Dimensionsdaten können sich ohne vorherige Ankündigung ändern

*Ref.Sae Nr. 010103

Der SAE 45 ° Flare-Anschluss ist für licht-medium-Dienstanwendungen ausgelegt, die eine hohe Zuverlässigkeit erfordern. Der 46-U3 wird für einen maximalen Druck von 10.000 psi unter Verwendung eines Nitril-Gummischlauchs mit Neopren-Liner verwendet. Dieser Stecker hat eine schwere Nuss, die der Vibration widersteht und die Produktlebensdauer erweitert. Die SAE Male Fackelanpassung verwendet einen Bajonett -Schlossring, bei dem keine speziellen Werkzeuge erforderlich sind, um die Anpassung bei Ausfall oder Wartung zu ersetzen.
