129 Schlauch Barb 90 ° Ellbogen zum männlichen Rohr

Produktfunktionen:
■■ Alle Messingkonstruktionen
■■ Fluorkohlenstoff-O-Ringe
■■ NPTF, SAE gerade Faden, metrische Faden endet
■■ Wiederverwendbar
■■ Klammer erforderlich

Märkte:
■■ Industriell
■■ Konstruktion
■■ Schwerlastwagen
■■ Mobile

Kompatible Schläuche:
■■ Gummischlauch
■■ GPH -Schlauch

Referenzteil Nr.:
129 -HBE1 -KF -PS90 -29E -146

Kontaktieren Sie uns

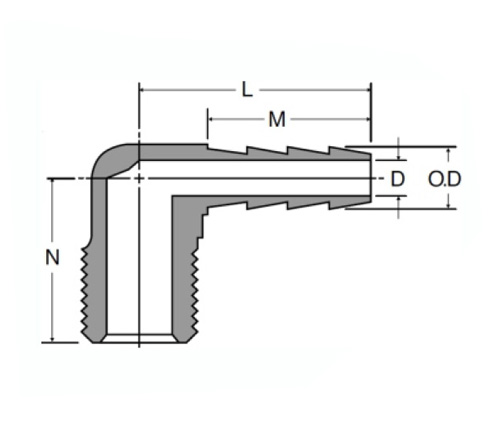

Spezifikationen

TEIL#	Schlauch I.D × Mael Nptf	D	N	M	L
129-3a	3/16 × 1/8	.125	.84	.84	1.18
*129-4a	1/4 × 1/8	.187	.66	.76	1.04
*129-4b	1/4 × 1/4	.187	.86	.76	1.10
129-40	1/4 × 3/8	.187	.97	.97	1.58
129-5a	5/16 × 1/8	.250	.81	.76	1.01
*129-5b	5/16 × 1/4	.250	.86	.76	1.04
*129-5c	5/16 × 3/8	.250	.94	.97	1.58
129-6a	3/8 × 1/8	.281	.81	.78	1.12
*129-6b	3/8 × 1/4	.281	.84	.78	1.13
*129-6c	3/8 × 3/8	.281	.95	.78	1.25
*129-6d	3/8 × 1/2	.281	1.13	.78	1.35
129-8b	1/2 × 1/4	.415	1.00	.78	1.17
129-8c	1/2 × 3/8	.415	1.00	.78	1.17
*129-8d	1/2 × 1/2	.415	1.13	.79	1.36
129-10c	5/8 × 3/8	.530	/	.87	1.31
129-10d	5/8 × 1/2	.530	/	.87	1.36
129-12d	3/4 × 1/2	.790	/	.87	1.36
129-12e	3/4 × 3/4	.790	/	.91	1.46

* Ptf kurzer Thread

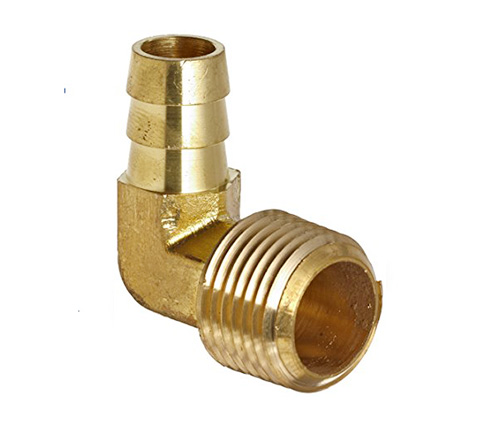

Dieser Schlauch-Barb Elbow wird verwendet, um einen 90-Grad-Ellbogen zu erstellen, und besteht aus Messing für einen lang anhaltenden Service. Alle Armaturen sind mit Kunststoff- oder Gummischläuchen kompatibel. Diese Anpassung ist sowohl in NPTF- als auch in SAE -Faden- und metrischen Fadenenden erhältlich. Die Anpassung erfordert eine Klemme für die ordnungsgemäße Installation.

Männlicher Pfeifstecker 90 ° Ellbogen zum Schlauch aus Barb. Fluorkohlenstoff-O-Ringe sorgen für einen reibungslosen Betrieb mit Gummischlauch und misst 28 mm (51 mm). Die 90-Grad-Kurve ermöglicht nahtlose Übergänge zwischen Rohren. Erhältlich in geraden männlichen Rohrgewinde, weiblichen SAE -sich verjüngenden und metrischen Gewinde.

Schlauch Barb 90 ° Ellbogen mit männlichen Rohrbeschlägen bietet eine sichere Verbindung zwischen unseren Produkten. Dieses Produkt ist so konzipiert, dass potenzielle Leckagepunkte entfernen und sicherstellen, dass Ihre Schläuche sicher an Ihren Armaturen verbunden bleiben.
