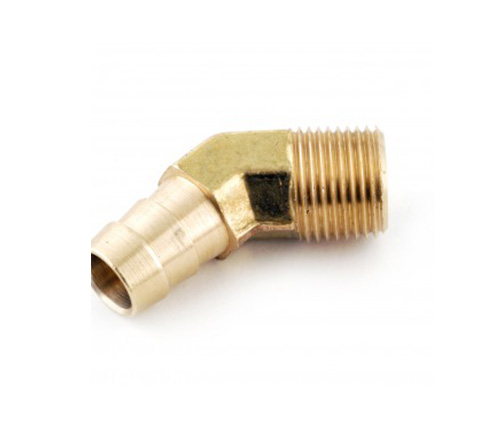

1/8 npt x 1/4 Schlauch Barb -Anpassung 45 ° männlicher Ellbogen

1/8 npt x 1/4 Schlauch Barb -Anpassung 45 ° Männlicher Ellbogen 139
Der 45-Grad-Ellbogen zum Anschließen von Schlauch mit einem Gewinderohr in einer Winkelanpassung wird an einem Ende mit einem Schlauch verbunden und hat einen männlichen NPT-Anschluss an.
Das Anpassung wird an einem Ende anschließend verbunden und hat auf der anderen Seite einen npt männlichen Anschluss.
Messing zur Korrosionsbeständigkeit, Duktilität bei hohen Temperaturen und niedriger magnetischer Permeabilität.
Stachelbalte-Anpassung erzeugt eine enge Dichtung bei flexiblen und halbwäschenden Schlauch, wenn sie mit einer Schlauchklemme oder einer Crimpleve oder einer Ferrule (separat verkauft) · Zur Verwendung mit Kunststoff- oder Gummischlauch verwendet werden.

Typische Anwendung:
Temperaturkontrollschaltungen, pneumatische Schaltkreise, Vakuum- und Flüssigkeitssysteme
Testapparat, Schmiermittel, Kühlmittellinien

Druck:
Wille stand den Burstdrücken von Plastik -Schläuchen standhalten

Kontaktieren Sie uns

Spezifikationen

Referenzteil Nr.:
140 -HE145 -139HB -KF -PS45 -13945

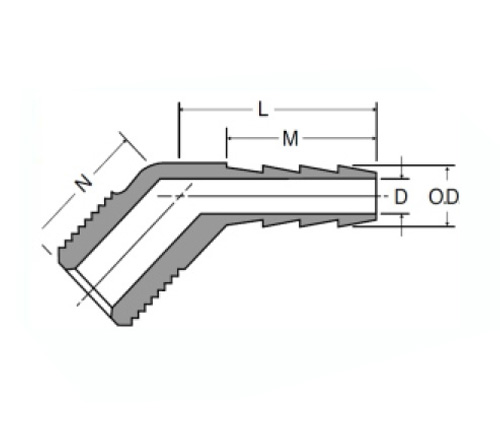

TEIL#	Schlauch I.D × männlicher Nptf	D	N	M	L
139-4a	1/4 × 1/8	.187	.55	.63	.91
139-4b	1/4 × 1/4	.187	.62	.76	1.04
139-5a	5/16 ×/8	.250	.60	.83	.83
139-6a	3/8 × 1/8	.281	.66	.63	.83
139-6b	3/8 × 1/4	.281	.84	.63	.82
139-6c	3/8 × 3/8	.281	.87	.63	.93
139-8b	1/2 × 1/4	.375	.84	.63	1.00
139-8c	1/2 × 3/8	.375	.87	.68	1.00
139-8d	1/2 × 1/2	.375	.94	.68	1.15

1/8 NPT x 1/4 Schlauch Barb -Anpassung 45 ° männlicher Ellbogen 139. Verbunden Sie sich an einem Ende mit Schlauch und haben auf der anderen Seite einen npt männlichen Anschluss. Messing zur Korrosionsbeständigkeit, Duktilität bei hohen Temperaturen und niedriger magnetischer Permeabilität. Zur Verwendung mit Plastik- oder Gummischlauch.

Dieser 1/8 npt x 1/4 Schlauch Barb 45 ° männlicher Ellbogen dient zum Anschließen von Schlauch mit einem Winkel mit einem Gewinderohr. Diese Anpassung verbindet sich an einem Ende mit einem Schlauch und hat auf der anderen Seite einen npt männlichen Anschluss. Die Anpassung verbindet sich an einem Ende mit einem Schlauch und verfügt über einen männlichen NPT -Anschluss auf der anderen Seite. Messing zur Korrosionsbeständigkeit, Duktilität bei hohen Temperaturen und niedriger magnetischer Permeabilität.

Der 1/8 "NPT x 1/4" Schlauchbach -Barb -Anpassung 45 ° männlicher Ellbogen ist eine Anpassung, die an einem Ende mit Schlauch verbunden ist und auf der anderen Seite einen npt männlichen Stecker hat. Aus Messing zur Korrosionsbeständigkeit, Duktilität bei hohen Temperaturen und niedriger magnetischer Permeabilität wird diese Anpassung an einem Ende mit einem Schlauch verbunden und hat einen männlichen NPT -Anschluss auf der anderen Seite.
