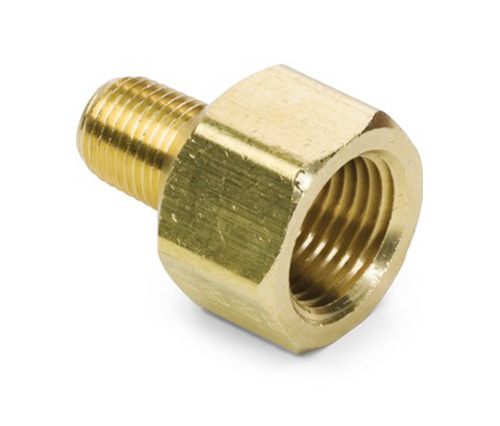

3200# Extender -Adapter -Ausstattung

Produktfunktionen: Märkte:
■■ Alle Messingkonstruktionen ■■ Industriell
■■ Erfüllt die funktionalen Anforderungen von ■■ Konstruktion
SAE J530 und SAE J531 ■■ Schwerlastwagen
■■ Fäden, ■■ Mobile
■■ Sowohl Schmiedetaten als auch Extrusionen verfügbar ■■ Fabrik/Prozessautomatisierung

Anwendungen: Kompatible Schläuche:
■■ Luftleitungen ■■ Kupfer
■■ Wasserlinie ■■ Messing
■■ Kühlleitungen ■■ Eisenrohr

Spezifikationen:
Druckbereich von bis zu 1000 psi
Temperaturbereich -65 ° bis 250 ° F.

Typische Anwendung:
Fett, Brennstoffe, LP und Erdgas, Kühlung.Instrumentation und Hydrauliksysteme

Konformität:
Erfüllt Spezifikationen und Standards von ASA, ASME und SAE.

Referenzteil Nr.:
375 -222p -3200 -R1 -120AH -120B

Kontaktieren Sie uns

Spezifikationen

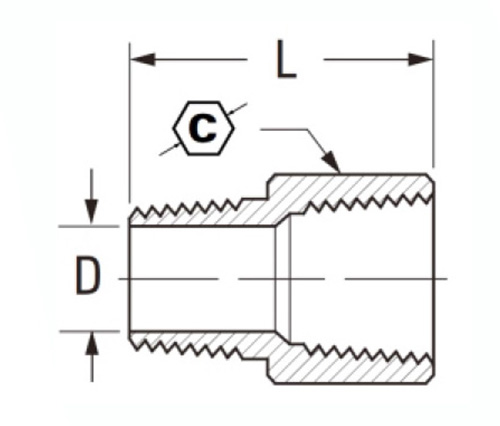

TEIL#	Gewindegröße	C	F	L
3200-aa	F1/8 × M1/8	1/2	.219	.88
3200L-AA	F1/8 × M1/8	9/16	.219	.83
3200-ba	F1/4 × M1/8	3/4	.219	1.06
3200L-ba	F1/4 × M1/8	11/16	.219	.94
3200ll-ba	F1/4 × M1/8	5/8	.219	.94
3200-BB	F1/4 × M1/4	3/4	.312	1.25
3200l-BB	F1/4 × M1/4	11/16	.312	1.00
3200LL-BB	F1/4 × M1/4	5/8	.312	1.00
3200-ca	F3/8 × M1/8	7/8	.219	1.00
3200 CB	F3/8 × M1/4	7/8	.312	1.25
3200L-CB	F3/8 × M1/4	13/16	.312	1.12
3200-cc	F3/8 × M3/8	7/8	.438	1.24
3200L-cc	F3/8 × M3/8	13/16	.438	1.12
3200-db	F1/2 × M1/4	1-1/16	.312	1.46
3200-dc	F1/2 × M3/8	1-1/16	.438	1.47
3200L-DC	F1/2 × M3/8	15/16	.438	1.19
3200-dd	F1/2 × M1/2	1-1/16	.562	1.66
3200L-DD	F1/2 × M1/2	15/16	.562	1.31
3200-EC	F3/4 × M3/8	1-1/4	.438	1.59
3200-ed	F3/4 × M1/2	1-1/4	.563	1.69
3200-ee	F3/4 × M3/4	1-1/4	.750	1.69

*L: Licht

*Ref.Sae Nr. 13339

Adapter -Armaturen bestehen sowohl aus Schmiedetaten als auch aus Extrusionen und kompatibel mit einer Vielzahl von Schläuchen, einschließlich Luftleitungen, Wasserleitungen usw. SAE J530 und SAE J531 Threads erfüllen die funktionalen Anforderungen an Hochleistungs -Lkw -Märkte. Dieses Produkt kann sowohl mit Kupfer- als auch mit Messingschläuchen kompatibel und können einen Druckbereich von bis zu 1000 psi verarbeiten. Alle Ausstattung werden in den USA hergestellt. Die 3200 -Serie -200 -Adapter -Ausstattung von RSEs ist so ausgelegt, dass sie die Rohrlängen erweitern. Ein dauerhafter Messingbau macht diese Anschlüsse ideal für Industrie-, Lkw- und Mobilanwendungen. Diese Armaturen können eine beliebige Rohrgröße von 2 Zoll anschließen und einen Druckbereich zwischen 500-1000 psi aufweisen, wobei die Temperaturen zwischen -65 ° ° bis 250 ° Fahrenheit reichen. Ebenfalls in Größen von 1/8 ”bis 6” erhältlich. Die 3200# Extender -Adapteranpassung ist für Anwendungen mit Schlauchgrößen von 1/2 "bis 2" ausgelegt. Es verfügt über einen aus Bronze gehaltenen Körper, der Schutz vor Korrosion bietet, sodass die Anpassung an verschiedenen Wasserdruckniveaus verwendet werden kann. Das weibliche Ende ist eingefädelt und hat drei eingestellte Schrauben.
