1569 Push in 90 Grad männlicher Ellbogen
  • 1569 Push in 90 Grad männlicher Ellbogen
  • 1569 Push in 90 Grad männlicher Ellbogen

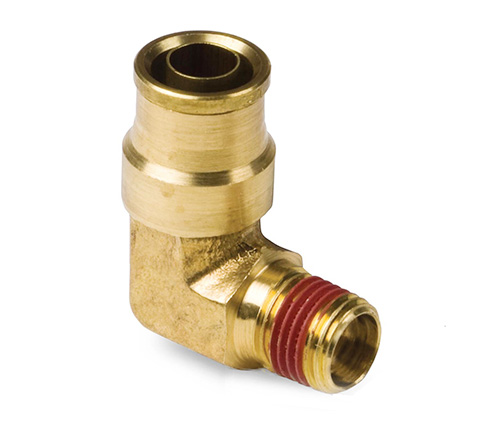

1569 Push in 90 Grad männlicher Ellbogen

Produktfunktionen:
■■ Messing Collet
■■ Buna n O-Ring
■■ Rostfreie Stahlrohrstütze
■■ Trifft D.O.T. FMVSSS571.106
■■ Trifft SAE J2494 & SAE J2494-3

Märkte:
■■ Schwerlastwagen
■■ Anhänger
■■ Mobile

Anwendungen:
■■ Luftbremsen
■■ Lufttanks
■■ Luftfahrt
■■ Schieberegler
■■ Reifeninflation
■■ Primär- und Sekundärleitungen

Kompatible Schläuche:
■■ SAE J844 Typ A & B Nylon -Schlauch

Referenzteil Nr.:
AQ69DOT -169 Uhr -1869 -DQ69DOT -1569DOT

Kontaktieren Sie uns

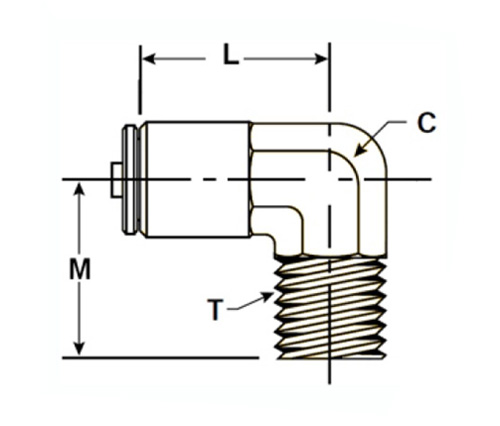

Spezifikationen

TEIL#

Rohr o.d × männlicher Nptf

C

M

L

1569-dot-532a

5/32 × 1/8

5/16

.69

.78

1569-dot-4a

1/4 × 1/8

3/8

.75

.88

1569-dot-4b

1/4 × 1/4

3/8

.96

.89

1569-dot-4c

1/4 × 3/8

1/2

.98

1.00

1569-dot-6a

3/8 × 1/8

1/2

.80

.98

1569-dot-6b

3/8 × 1/4

1/2

.94

.98

1569-dot-6c

3/8 × 3/8

1/2

.98

.98

1569-dot-6d

3/8 × 1/2

5/8

1.19

1.07

1569-dot-8b

1/2 × 1/4

5/8

1.05

1.15

1569-dot-8c

1/2 × 3/8

5/8

1.05

1.15

1569-dot-8d

1/2 × 1/2

5/8

1.20

1.16

1569-dot-10c

5/8 × 3/8

3/4

1.25

1.23

1569-dot-10d

5/8 × 1/2

11/16

1.28

1.23

1569-dot-12d

3/4 × 1/2

15/16

1.36

1.32

1569-dot-12e

3/4 × 3/4

15/16

1.36

1.32

Dieser 90-Grad-Schub in männlichem Ellbogen besteht aus Messing mit einem Buna N O-Ring, Edelstahlrohrstamm und trifft auf DOT FMVSS571.106, SAE J2494 & SAE J2494-3. Es ist mit SAE J844 Typ A & B Nylon -Schlauch kompatibel. Dieser Push in 90 -Grad -Ellbogen ist speziell so konzipiert, dass sie den Anforderungen der heutigen Hochleistungs -LKWs, Anhänger, mobilen Anwendungen und vielem mehr entsprechen. Das Buna N O-Ring-Design widersteht Abrieb und hohe Temperaturen und bietet eine überlegene Beständigkeit gegen Öl und Flüssigkeiten. Das Messing-Collet ermöglicht eine manuelle Baugruppe oder kann mit unserem AQ69DOT-Push-In-Kuppler-Baugruppenwerkzeug (separat verkauft) gekoppelt werden. Diese Kopplung erfüllt DOT FMVSS571.106 -Anforderungen und entspricht den internationalen Standardorganisationstestmethoden für plastische isolierte Hydrauliksysteme: R6598 & R6599
