68# Messingkompressionsanpassungen Männlicher Adapter

Anwendungen: Märkte:
■■ Luftleitungen ■■ Industriell
■■ Schmierlinien ■■ Verpackung
■■ Kühlleitungen ■■ Pneumatisch
■■ Industrie ■■ Drucken
■■ Maschinen
■■ Kompressoren
■■ Flüssigkeitsübertragung

Produktfunktionen:
■■ Erfüllt die funktionalen Anforderungen von SAE J-512
■■ UL wurde für brennbare Flüssigkeit gelistet
■■ Messing- oder Acetalärmel erhältlich
■■ Keine Rohrvorbereitung
■■ Geschmiedete und extrudierte Formen

Referenzteil Nr.:
68 -68a -S68

Kontaktieren Sie uns

Spezifikationen

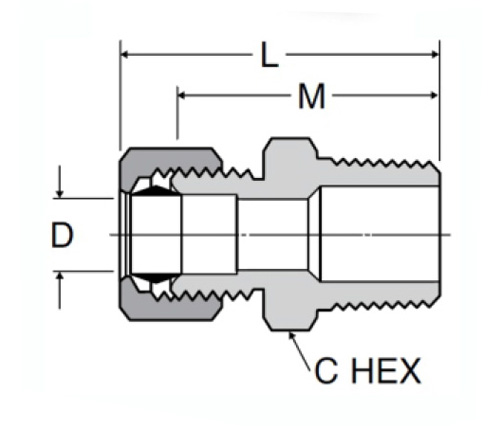

TEIL#	Rohr o.d × männlicher Nptf	C	M	D
68-2A	1/8 × 1/8	3/8	.78	.940
68-3a	3/16 × 1/8	7/16	.84	.125
68-3b	3/16 × 1/4	9/16	.94	.125
68-4a	1/4 × 1/8	7/16	.88	.188
68-4b	1/4 × 1/4	9/16	.96	.188
68-40	1/4 × 3/8	11/16	1.03	.188
68-4d	1/4 × 1/2	7/8	1.09	.188
68-5a	5/16 × 1/8	1/2	.89	.234
68-5b	5/16 × 1/4	9/16	.97	.250
68-5c	5/16 × 3/8	11/16	1.06	.250
68-6a	3/8 × 1/8	9/16	.94	.312
68-6b	3/8 × 1/4	9/16	1.14	.312
68L-6b	3/8 × 1/4	9/16	1.03	.312
68-6c	3/8 × 3/8	11/16	1.14	.312
68L-6c	3/8 × 3/8	11/16	1.09	.312
68L-6d	3/8 × 1/2	7/8	1.19	.312
68-8b	1/2 × 1/4	11/16	1.22	.312
68L-8b	1/2 × 1/4	11/16	1.09	.312
68-8c	1/2 × 3/8	11/16	1.16	.406
68-8d	1/2 × 1/2	7/8	1.40	.406
68L-8d	1/2 × 1/2	7/8	1.23	.406
68-8e	1/2 × 3/4	1-1/16	1.38	.656
68-10b	5/8 × 1/4	13/16	1.22	.406
68-10c	5/8 × 3/8	13/16	1.22	.406
68-10d	5/8 × 1/2	7/8	1.48	.500
68L-12d	3/4 × 1/2	1 "	1.44	.562
68-12e	3/4 × 3/4	1-1/16	1.50	.656

*Ref.Sae Nr. 060102ba

Diese Kompressionsanpassungen werden so hergestellt, dass sie die funktionalen Anforderungen von SAE J-512 erfüllen, und werden UL für brennbare Flüssigkeit aufgeführt. Sie bestehen aus Messing oder Acetal und enthalten keine Rohrvorbereitung.

Industrieanpassungen zur Verwendung in thermoplastischen Rohrleitungssystemen. Zugelassen für die Verwendung in brennbaren Flüssigkeiten und Gasen von SAE J-512, UL für brennbare Flüssigkeit gelistet, erhältlich in Messing- oder Acetalhülsen. Das nicht removierbare Röhrendende kann direkt durch die Werkzeuge nach der Montage entfernt werden. Für diese Armaturen werden beim Montieren von Hand von Hand für diese Armaturen empfohlen. Messing- und Acetalärmel sind verfügbar, um die verschiedenen Röhrengrößen zu erreichen.
