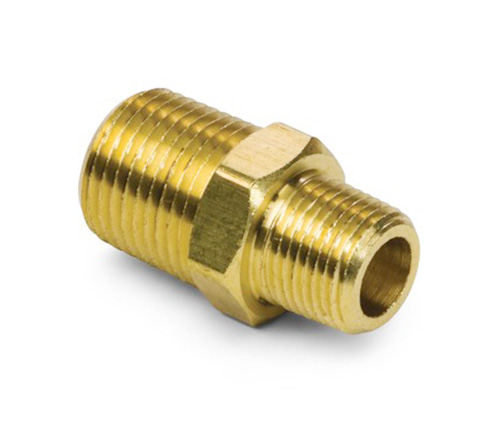

3325# Reduzierung von Sechskantnippelrohrarmaturen

Produktfunktionen: Märkte:
■■ Alle Messingkonstruktionen ■■ Industriell
■■ Erfüllt die funktionalen Anforderungen von ■■ Konstruktion
SAE J530 und SAE J531 ■■ Schwerlastwagen
■■ Fäden, ■■ Mobile
■■ Sowohl Schmiedetaten als auch Extrusionen verfügbar ■■ Fabrik/Prozessautomatisierung

Anwendungen: Kompatible Schläuche:
■■ Luftleitungen ■■ Kupfer
■■ Wasserlinie ■■ Messing
■■ Kühlleitungen ■■ Eisenrohr

Spezifikationen:
Druckbereich von bis zu 1000 psi
Temperaturbereich -65 ° bis 250 ° F.

Typische Anwendung:
Fett, Brennstoffe, LP und Erdgas, Kühlung.Instrumentation und Hydrauliksysteme

Konformität:
Erfüllt Spezifikationen und Standards von ASA, ASME und SAE.

Referenzteil Nr.:
216p -3325 -379 -122AH -122B

Kontaktieren Sie uns

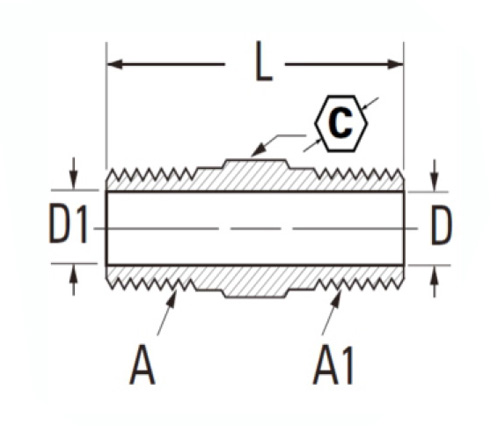

Spezifikationen

TEIL#	Gewindegröße	C	D	D1	L
3325L-AA	1/8 × 1/8	7/16	.219	.219	.91
3325-aa	1/8 × 1/8	7/16	.219	.219	.97
3325l-ba	1/4 × 1/8	9/16	.219	.219	1.00
3325-ba	1/4 × 1/8	91/6	.312	.219	1.19
3325L-BB	1/4 × 1/4	9/16	.312	.312	1.12
3325-BB	1/4 × 1/4	9/16	.312	.312	1.38
3325l-ca	3/8 × 1/8	11/16	.438	.219	1.11
3325-ca	3/8 × 1/8	11/16	.438	.219	1.22
3325L-CB	3/8 × 1/4	11/16	.438	.312	1.19
3325-cb	3/8 × 1/4	11/16	.438	.312	1.41
3325L-cc	3/8 × 3/8	11/16	.438	.438	1.25
3325-cc	3/8 × 3/8	11/16	.438	.438	1.41
3325L-DB	1/2 × 1/4	7/8	.562	.319	1.34
3325-db	1/2 × 1/4	7/8	.562	.319	1.62
3325L-DC	1/2 × 3/8	7/8	.562	.438	1.41
3325-dc	1/2 × 3/8	7/8	.562	.438	1.62
3325L-DD	1/2 × 1/2	7/8	.662	.662	1.50
3325-dd	1/2 × 1/2	7/8	.562	.562	1.81
3325-ed	3/4 × 1/2	1-1/16	.750	.562	1.50
3325-ee	3/4 × 3/4	1-1/16	.750	.750	1.96
3325-HH	1 "× 1"	1-3/8	.960	.960	2.30

* L: Licht

*Ref.Sae Nr. 1337

Unsere 3325-Serie zur Reduzierung von Hex-Nippelrohrverschlüssen besteht aus einer 100% leitenden Messinglegierung. Wir bieten sowohl Schmiedetaten als auch Extrusionen dieser Anpassung an. Jeder Brustwarzen wird hergestellt, um die funktionalen Anforderungen von SAE J530 oder SAE J531, beide Hochleistungs -Lkw -Märkte, zu erfüllen. Forged 3325 -Serienrohrnippel sind sowohl in großen als auch in der Standardgröße erhältlich. Diese Brustwarzen sind mit Kupfer-, Messing- und Eisenrohrverbot von ¼ Zoll bis ½ Zoll Schedule 40 kompatibel. Unsere Fabrikverkaufsingenieure helfen Ihnen, sicherzustellen, dass Sie die richtige Passform für Ihren Job haben! Mit der 3325 -Serie -Reduktion der Nippelrohranpassung wird die Rohrgrößen des Außendurchmessers reduziert. Die 3325-Serie enthält eine Schmiedelemente von Messingkonstruktionen und wird mit NACE-Zertifizierung sowie A-607, AWS und ASME-Stempelmarkierungen auf der Vorderseite geliefert. Erhältlich in unterschiedlichem Druck von bis zu 1000 psi.

Die Reduzierung von Sechskantnippelrohrverhältnissen ist ideal für die meisten Anwendungen. Sie bieten kompakte, platzsparende Designs und werden verwendet, um zusammen Rohrleitungssysteme zusammenzuschließen. Diese männlichen und weiblichen Steckverbinder bestehen aus starken Messingmaterialien und sind mit präzisionsbearbeiteten Gewinnen ausgestattet, um einen reibungslosen Betrieb zu gewährleisten.
