274 Push-On-Schlauch Barb zur weiblichen Pfeife
  • 274 Push-On-Schlauch Barb zur weiblichen Pfeife
  • 274 Push-On-Schlauch Barb zur weiblichen Pfeife

274 Push-On-Schlauch Barb zur weiblichen Pfeife

Vorteile:
Push -an -Schlaucharmaturen werden aus dem bearbeitet
Messing von höchster Qualität oder Edelstahl. Die Widerhaken sind
speziell entwickelt, um in Verbindung mit dem zu arbeiten
L.D. und Geflechtwinkel des Push -in -Schlauchs, um einen engen
Verbindung ohne Klemmen.

Montage:
Push -an -Schlaucharmaturen sind nur für die Verwendung mit der Verwendung mit
Push -in -Schlauch. Verwenden Sie nicht mit einem anderen Stil oder
Hersteller von Schlauch.

Montageanweisungen:
■■ Schlauch sauber und genau auf die Länge schneiden.
■■ Schmierschlauch l.d. und Widerhaken mit leichtem Öl oder Seif Wasser.
■■ Drücken Sie den Schlauch auf die Anpassung, bis er dagegen liegt
der gelbe Stoppring. Dies stellt sicher, dass alle alle
Widerhaken sind mit dem Schlauch beschäftigt und werden auch helfen
Halten Sie das Ende des Schlauchs vom Ausfransen ab.

Druckbereich
Begrenzt durch Schlauch L.D.

Referenzteil Nr.:
274 -726 -940 -HLF -626 -29FPO -30282

Kontaktieren Sie uns

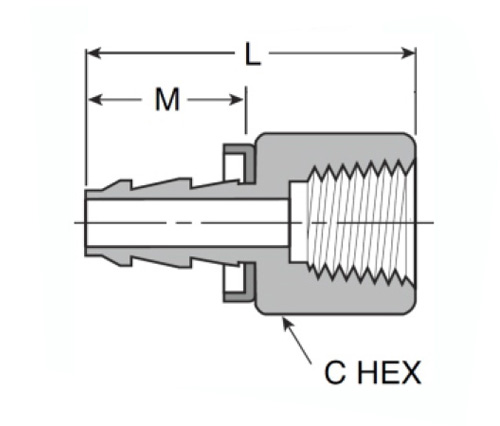

Spezifikationen

TEIL#

Schlauch i.d × weiblich nptf

C

M

L

274-4a

1/4 × 1/8

1/2

.77

1.35

274-4b

1/4 × 1/4

5/8

.77

1.51

274-4c

1/4 × 3/8

3/4

.77

1.51

274-5a

5/16 × 1/8

1/2

.77

1.32

274-5b

5/16 × 1/4

5/8

.87

1.51

274-6a

3/8 × 1/8

7/16

.92

1.47

274-6b

3/8 × 1/4

5/8

.97

1.61

274-6c

3/8x3/8

3/4

.97

1.63

274-6d

3/8 × 1/2

15/16

.97

1.66

274-8b

1/2 × 1/4

9/16

.97

1.76

274-8c

1/2 × 3/8

3/4

.97

1.63

274-8d

1/2 × 1/2

15/16

.97

1.76

274-8e

1/2 × 3/4

1-3/16

1.02

2.07

274-10c

5/8 × 3/8

3/4

1.50

2.24

274-10d

5/8 × 1/2

15/16

1.50

2.24

274-12d

3/4 × 1/2

15/16

1.50

2.24

274-12e

3/4 × 3/4

1-3/16

1.50

2.55

Push-On-Schlauch-Barb-Armaturen sind einfach zu installieren, keine Klemmen erforderlich. Schieben Sie den Barb über den Außendurchmesser des Schlauchs und drehen Sie, um festzuziehen. Der Barb hat ein quadratisches Profil, das eine enge Siegel gegen die Innenfläche der Schlauchwand erzeugt. Der Barb wird aus mit Messing gefrorenen Stahl oder Edelstahl ein Stück aus festem Bestand ohne Schweißnähte oder Nähte hergestellt.
