282 männlicher SAE 45 ° Fackeladapter
  • 282 männlicher SAE 45 ° Fackeladapter
  • 282 männlicher SAE 45 ° Fackeladapter

282 männlicher SAE 45 ° Fackeladapter

Vorteile:
Push -an -Schlaucharmaturen werden aus dem bearbeitet
Messing von höchster Qualität oder Edelstahl. Die Widerhaken sind
speziell entwickelt, um in Verbindung mit dem zu arbeiten
L.D. und Geflechtwinkel des Push -in -Schlauchs, um einen engen
Verbindung ohne Klemmen.

Montage:
Push -an -Schlaucharmaturen sind nur für die Verwendung mit der Verwendung mit
Push -in -Schlauch. Verwenden Sie nicht mit einem anderen Stil oder
Hersteller von Schlauch.

Montageanweisungen:
■■ Schlauch sauber und genau auf die Länge schneiden.
■■ Schmierschlauch l.d. und Widerhaken mit leichtem Öl oder Seif Wasser.
■■ Drücken Sie den Schlauch auf die Anordnung
der gelbe Stoppring. Dies stellt sicher, dass alle alle
Widerhaken sind mit dem Schlauch beschäftigt und werden auch helfen
Halten Sie das Ende des Schlauchs vom Ausfransen ab.

Druckbereich
Begrenzt durch Schlauch L.D.

Referenzteil Nr.:
100B -3 -Ka -MS -727 -282 -302 -682 -945

Kontaktieren Sie uns

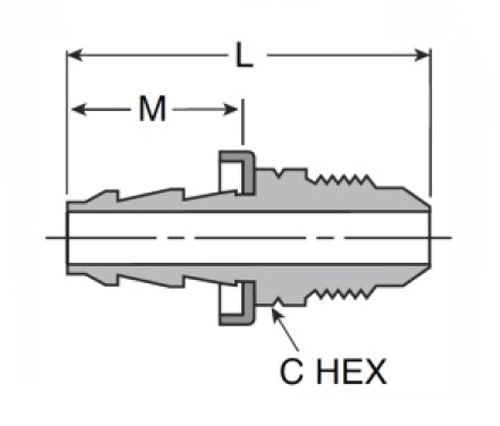

Spezifikationen

TEIL#

Schlauch I.D × SAE45 ° männlicher Fackel

C

M

L

282-4-4

1/4 × 7/16-20Unf

7/16

.77

1.45

282-4-5

1/4 × 1/2-20Unf

1/2

.77

1.59

282-5-5

5/16 × 1/2-20Unf

1/2

.80

1.60

282-6-4

3/8 × 7/16-20Unf

1/2

.86

1.64

282-6-6

3/8 × 5/8-18Unf

5/8

.92

1.83

282-8-8

1/2 × 3/4-16Unf

3/4

1.02

2.04

282-10-10

5/8 × 7/8-14Unf

7/8

1.50

2.73

282-12-12

3/4 × 1 "1/16-14Unf

1 "-1/16

1.50

2.98

Push-On-Schlaucharmaturen werden aus Messing von höchster Qualität oder Edelstahl bearbeitet. Die Widerhaken sind speziell für die Arbeit in Verbindung mit dem L.D. und Geflechtwinkel des Push -in -Schlauchs, um eine enge Verbindung ohne Klemmen zu gewährleisten. Montageanweisungen: Schläuche sauber und direkt auf Länge schneiden. Schmierschlauch l.d. und Widerhaken mit leichtem Öl oder Seifenwasser. Drücken Sie den Schlauch auf die Anpassung, bis er gegen den gelben Stoppring unterteilt ist. Dies stellt sicher, dass alle Widerhaken mit dem Schlauch beschäftigt sind und auch dazu beitragen, das Ende des Schlauchs vom Ausfransen zu verhindern.
