287 SAE/JIC Dual 37 °/45 ° Weibliche Schwenk
  • 287 SAE/JIC Dual 37 °/45 ° Weibliche Schwenk
  • 287 SAE/JIC Dual 37 °/45 ° Weibliche Schwenk

287 SAE/JIC Dual 37 °/45 ° Weibliche Schwenk

Vorteile:
Push -an -Schlaucharmaturen werden aus dem bearbeitet
Messing von höchster Qualität oder Edelstahl. Die Widerhaken sind
speziell entwickelt, um in Verbindung mit dem zu arbeiten
L.D. und Geflechtwinkel des Push -in -Schlauchs, um einen engen
Verbindung ohne Klemmen.

Montage:
Push -an -Schlaucharmaturen sind nur für die Verwendung mit der Verwendung mit
Push -in -Schlauch. Verwenden Sie nicht mit einem anderen Stil oder
Hersteller von Schlauch.

Montageanweisungen:
■■ Schlauch sauber und genau auf die Länge schneiden.
■■ Schmierschlauch l.d. und Widerhaken mit leichtem Öl oder Seif Wasser.
■■ Drücken Sie den Schlauch auf die Anpassung, bis er dagegen liegt
der gelbe Stoppring. Dies stellt sicher, dass alle alle
Widerhaken sind mit dem Schlauch beschäftigt und werden auch helfen
Halten Sie das Ende des Schlauchs vom Ausfransen ab.

Druckbereich
Begrenzt durch Schlauch L.D.

Referenzteil Nr.:
29fds -287 -HDF -309 -735 -690 -P990 -K -305 -935/934

Kontaktieren Sie uns

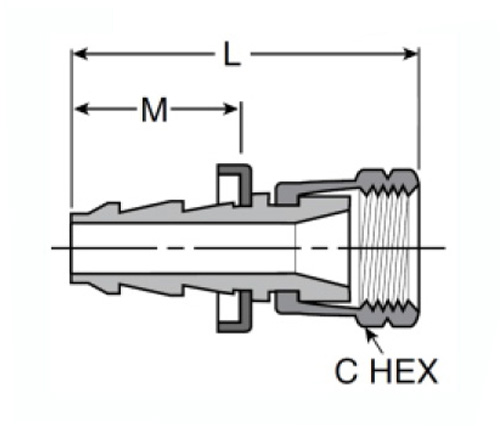

Spezifikationen

TEIL#

Schlauch -I.D × Dual -Sitz -Fackel

C

M

L

287-4-4

1/4 × 7/16-20Unf

7/16

.87

1.45

287-4-5

1/4 × 1/2-20Unf

5/8

.87

1.59

287-5-6

3/8 × 1/2-20Unf

5/8

.92

1.75

287-6-8

3/8 × 3/4-16Unf

7/8

.92

1.82

287-8-8

1/2 × 3/4-16Unf

7/8

.97

1.78

287-8-10

1/2 × 7/8-14Unf

7/8

1.02

1.97

287-10-10

5/8 × 7/8-14Unf

1 "

1.00

2.35

Verwenden Sie Push-On-Schlauchbeschläge für eine schnelle, einfache und zuverlässige Schlauchbaugruppe. Sie werden aus hochwertigem Edelstahl oder Messing hergestellt, wodurch ein haltbares Siegel an Schläuchen gewährleistet ist. Das Barb-Design sorgt für eine genaue Passform mit Push-On-Schlauch. Die Barblänge ist für die maximale Effizienz bei der Fütterung des Schlauchs auf die Anpassung ausgelegt und minimiert die Wahrscheinlichkeit,
