69# Komprimierung 90 ° Messing männlicher Ellbogen
  • 69# Komprimierung 90 ° Messing männlicher Ellbogen
  • 69# Komprimierung 90 ° Messing männlicher Ellbogen

69# Komprimierung 90 ° Messing männlicher Ellbogen

Anwendungen: Märkte:
■■ Luftleitungen ■■ Industriell
■■ Schmierlinien ■■ Verpackung
■■ Kühlleitungen ■■ Pneumatisch
■■ Industrie ■■ Drucken
■■ Maschinen
■■ Kompressoren
■■ Flüssigkeitsübertragung

Produktfunktionen:
■■ Erfüllt die funktionalen Anforderungen von SAE J-512
■■ UL wurde für brennbare Flüssigkeit gelistet
■■ Messing- oder Acetalärmel erhältlich
■■ Keine Rohrvorbereitung
■■ Geschmiedete und extrudierte Formen

Referenzteil Nr.:
69 -169 -S69 -69A

Kontaktieren Sie uns

Spezifikationen

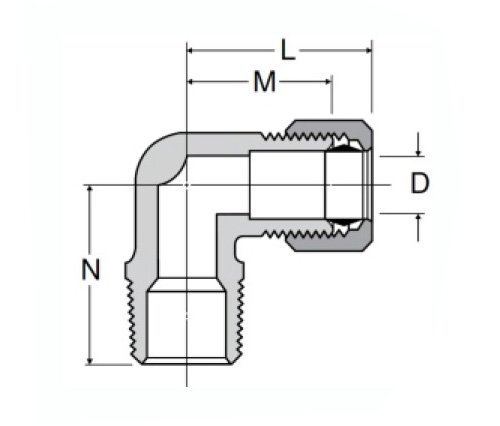

TEIL# Tube o.d*männlich nptf N M
69-2a 1/8*1/8 .68 .59
69-3a 3/16*1/8 .68 .62
69-3b 3/16*1/4 .85 .61
69-4a 1/4*1/8 .75 .62
69-4b 1/4*1/4 .91 .65
69-4c 1/4*3/8 .93 .72
69-4d 1/4*1/2 1.11 .82
69-5a 5/16*1/8 .71 .67
69-5b 5/16*1/4 .82 .66
69-5c 5/16*3/8 .93 .81
69-5d 5/16*1/2 1.12 .82
69-6a 3/8*1/8 .72 .72
69-6b 3/8*1/4 .88 .75
69-6c 3/8*3/8 .93 .81
69-6d 3/8*1/2 1.18 .87
69-8b 1/2*1/4 .97 .88
69-8c 1/2*3/8 1.06 .88
69-8d 1/2*1/2 1.13 .94
69-8e 1/2*3/4 1.25 1.16
69-10c 5/8*3/8 1.25 1.06
69-10d 5/8*1/2 1.31 1.06
69-12d 3/4*1/2 1.31 1.19
69-12e 3/4*3/4 1.38 1.19

*Ref.Sae Nr. 060202 Ba

Unser männlicher Ellbogen von Messing und Acetal 90 ° ist nach SAE J-512 entwickelt. Es erfüllt die funktionalen Anforderungen dieser Spezifikation mit einer Kompressionsverbindung und einem gebildeten Ende. Die Messing- oder Acetalhülle ist in einen bearbeiteten Flansch eingebettet, der Starrheit liefert, aber die Rohr (en) ohne Vorbereitung einfügt werden kann.
90 ° männliche Messing -Ellbogen -Anpassung ist so ausgelegt, dass die Schläuche ohne Rohrvorbereitung angeschlossen werden. Diese universelle Anpassung kann mit anderen ähnlichen Armaturen verwendet werden, um komplexe Rohrleitungssysteme zu erstellen, die leicht zugesetzt und aufrechterhalten sind.
